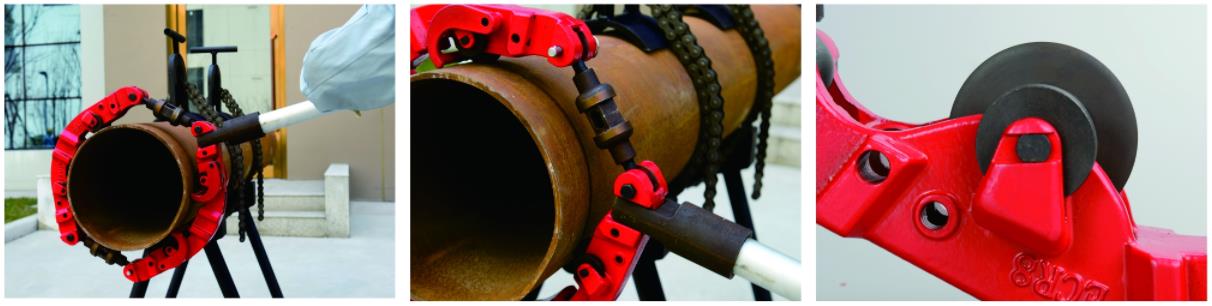

山東旋轉式切管機技術參數及使用說明

產品技術參數
旋轉式切管機技術參數：
1、旋轉式切管機切割管徑范圍159-264mm，刀具的長度：530*300*110mm，重量：17.7kg。
2、旋轉式切管機切割管徑范圍266-358mm，刀具的長度：640*330*110mm，重量：22kg。
3、旋轉式切管機切割管徑范圍368-462mm，刀具的長度：800*530*110mm，重量：24.5kg。 刀片選型表
1、刀片型號是EBR8-36S，適用E-WORK切管機：ECR8,ECR12,ECR16；刀片長度：16.1mm，應用范圍：ECR8,ECR12,ECR16,碳鋼，不銹鋼；
2、刀片型號是EBR8-30I，適用E-WORK切管機：ECR8,ECR12,ECR16；刀片長度：12.7mm，應用范圍：ECR8,ECR12,ECR16,鑄鐵，球墨鑄鐵；
3、刀片型號是EBR8-36XS，適用E-WORK切管機：ECR8,ECR12,ECR16；刀片長度：20.3mm，應用范圍：ECR8,ECR12,ECR16,超厚碳鋼，不銹鋼；

說明： S=切管機帶切碳鋼和不銹鋼的刀片；I=切管機帶切鑄鐵和球墨鑄鐵的刀片；X=切管機帶著切80號厚鋼的刀片；XX=切管機帶著切100號厚鋼的刀片。XS=切管機帶切超厚碳鋼、超厚不銹鋼的刀片。型號相同的切管機，只需換刀片，即可切不同材質的管道。

主要部件列表及數量
1 支撐刀架 2
2 刀片銷軸 4
3 刀片        4
4 快速插拔銷 1
5 右旋活接螺栓 2
6 雙頭螺母 2
7 左旋活接螺栓 2
8 螺栓        3
9 六角形螺母 3
10 扭簧         2
11 彈性圓柱銷 2
12 滾軸     8
13 導向器         2
14 操作手柄裝配 1
產品使用注意事項
1、在操作使用本機時，請認真閱讀使用說明書，特別注意以下使用事項：
2、使用前認真檢查本機各部件的完好性，以確保本機的使用性能。
3、夜間作業時應有足夠的照明亮度。
4、請不要擅自折分本機,需要維修時，請與廠家售后服務部聯系。
5、本機不使用時，請將其放置到專用包裝箱內，妥善保管于干燥、無塵的環境。
6、經常檢查刀片有無裂紋及卷口，如有應及時更換。
7、使用過程中應嚴格按照操作規程使用，嚴禁野蠻操作。
8、使用本機時， 應始終佩戴適當?shù)陌踩雷o(hù)產品，以免對人身造成傷害。
9、對本機使用潤滑油進行保養，將會減少人力和延長刀輪及輪銷的壽命。
